Beschreibung

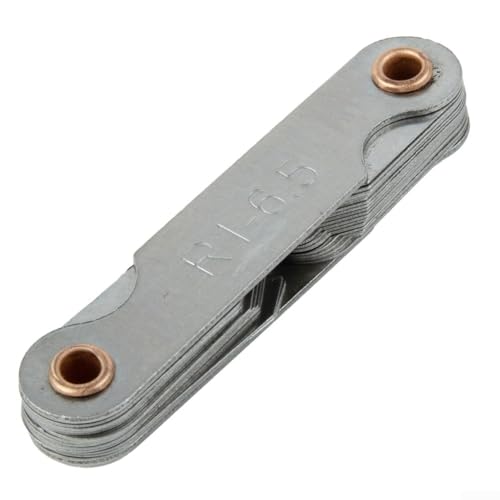

Messwerkzeug für Radien und Rundungen
Das Messwerkzeug ist für die Messung von Kehllehre mit verschiedenen Radiusbereichen konzipiert. Es enthält mehrere Messbereiche wie R1-5, R7-14,5, R15-25 und R26-80, was präzise Messungen ermöglicht.
Die zahnförmigen Stahlgewinde werden als Vorlagen verwendet, um die Steigung des Werkstücks zu messen. Durch enge Verbindung der Gewinde und Überprüfung der Markierung auf dem Gewindegröße-Modell kann die Steigung des Werkstücks genau bestimmt werden.
Durch das Platzieren der Gewindesteigung und des Gewindemodells des Werkstücks zum Testen auf dasselbe Gewinde kann der Kontaktzustand überprüft werden. Wenn kein lichtdurchlässiges Spiel vorhanden ist, zeigt es den richtigen Zahnwinkel des getesteten Gewindes an. Ungleichmäßige Lichtdurchlässigkeitsspalte deutet auf ein ungenau gemessenes Gewindeprofil hin.
Dieses Messwerkzeug umfasst verschiedene Radius-Optionen, von R1 bis R80, bietet Vielseitigkeit für die Messung verschiedener Hohlkehlmessgeräte.
